Medidores de flujo

Precisión sin piezas móviles

ventas@medidores-de-flujo.mx

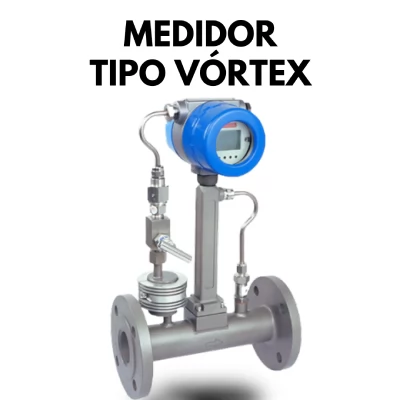

Medidor de Flujo Tipo Vortex

En Rime Flow, encuentras el medidor de flujo tipo vortex adecuado, diseñado para aplicaciones industriales que requieren precisión, confiabilidad y mínimo mantenimiento:

  • Sin partes móviles, lo que reduce el desgaste y los costos de mantenimiento.

  • Compatible con líquidos, gases y vapor.

  • Alta estabilidad en caudales fluctuantes.

  • Instalación sencilla y configuración flexible.

  • Diseño resistente para entornos industriales severos.

  • Ideal para integrar en sistemas SCADA o PLC mediante RS485 o HART.

Su principio de operación aprovecha un fenómeno natural de la dinámica de fluidos —la calle de vórtices de von Kármán— para medir con exactitud el caudal de líquidos, gases y vapor sin necesidad de partes móviles. Comparte aquí tus requerimientos para brindarte asesoría.

Gracias a su construcción robusta en acero inoxidable SS304, SS316 o SS316L, estos medidores de flujo de gases garantizan una larga vida útil, alta resistencia a la temperatura y excelente estabilidad en condiciones de proceso exigentes.

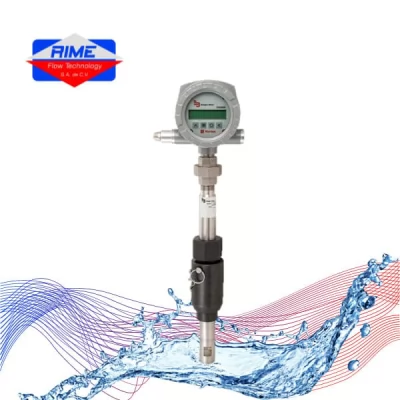

Medidor de Flujo Tipo Vortex
Medidor de Flujo Tipo Vortex

Características Técnicas del Medidor de Flujo Tipo Vortex

  • Diámetro: ½” hasta 80”

  • Precisión: ±1.0%

  • Temperatura máxima: 250°C

  • Cuerpo: SS304, SS316, SS316L

  • Protección: IP65 / IP68

  • Conexión: NPT, ANSI 150 / 300, Wafer, Triclamp, Inserción

  • Monitor: Local o remoto

  • Alimentación: 24 VCD o batería

  • Comunicación: RS485, Modbus, HART

  • Certificaciones: A prueba de explosión EXIA II C T1–T6 GA; EXD II CT6 GB

  • Funciones adicionales:

    • Compensación de presión y temperatura (modelo remoto)

    • Diseño sin partes móviles

    • Bajo mantenimiento y larga vida útil

    • Alta estabilidad y confiabilidad

Aplicaciones Industriales del Medidor de Flujo Tipo Vortex

El medidor de flujo tipo vortex es ampliamente utilizado en:

  • Sistemas de agua potable y de proceso industrial

  • Medición de vapor y gases industriales

  • Procesos químicos y petroquímicos

  • Plantas de generación de energía y HVAC

  • Alcoholes y líquidos de viscosidad similar al agua

  • Aplicaciones donde se requiera estabilidad sin piezas giratorias

Los medidores de flujo tipo vortex en Rime Flow ofrecen estabilidad, confiabilidad y bajo mantenimiento en cada aplicación industrial.

Medidor de Flujo Tipo Vortex

Principio de Funcionamiento del Medidor de Flujo Tipo Vortex

El caudalímetro tipo vortex opera bajo el principio físico de la Calle de vórtices de von Kármán.
Cuando un fluido (líquido, gas o vapor) pasa alrededor de un obstáculo en la línea —conocido como cuerpo romo o bluff body— se generan remolinos o vórtices que se desprenden alternativamente a cada lado del mismo.

Cada vórtice causa una pequeña fluctuación de presión, detectada por un sensor piezoeléctrico.
La frecuencia de desprendimiento de vórtices es directamente proporcional a la velocidad del fluido, y por tanto, al caudal volumétrico.
